Modulación

Modulación analógica con portadora analógica
Se utiliza cuando se desea transmitir la señal analogica a una freciencia diferente o con un ancho de banda menor














Modulación digital con portadora analógica
Se utiliza cuando se desea transmitir la señal digital por un medio de transmision analogico, es la modulacion mas comun




Modulacion analógica con portadora digital
Se utiliza cuando se desea transmisitir la señal analógica a través de una red digital

Ondas infrarrojas

• ¿Qué es? ¿Para que se usan?

Es un tipo de radiación electromagnética y térmica, de mayor longitud de onda que la luz visible, pero menor que la de las microondas. Se utilizan para la comunicación de corto alcance.

• Ventajas y desventajas.

Ventajas: es económico, requiere poco voltaje, es simple en cuanto a sus circuitos y es bastante seguro , por eso es utilizado en moviles y mandos
Desventajas: no atraviesa objetos sólidos, tiene un corto alcance, es sensible a la luz y al clima y tiene una baja velocidad de transmisión de datos y son facilmente detectables

• Historia de los infrarrojos

Los primeros detectores de radiación infrarroja eran bolómetros, instrumentos que captan la radiación por el aumento de temperatura producido en un detector absorbente.

microondas

Microondas

• ¿Qué es la radiocomunicación por microondas?

La radiocomunicación por microondas se refiere a la transmisión de datos o voz a través de radiofrecuencias con longitudes de onda en la región de frecuencias de microondas.

• ¿Cómo se ponen las antenas y torres de microondas?

La antena utilizada generalmente en las microondas es la de tipo parabólico. El tamaño típico es de un diámetro de unos 3 metros. La antena es fijada rígidamente, y transmite un haz estrecho que debe estar perfectamente enfocado hacia la antena receptora.

Estas antenas de microondas se deben ubicar a una altura considerable sobre el nivel del suelo, con el fin de conseguir mayores separaciones posibles entre ellas y poder superar posibles obstáculos. Sin obstáculos intermedios la distancia máxima entre antenas es de aproximadamente 150 km, con antenas repetidoras.

• Usos

Su uso en telecomunicaciones, las microondas son usadas en radiodifusión, ya que estas pasan fácilmente a través de la atmósfera con menos interferencia que otras longitudes de onda mayores.

ondas de radio

¿como viajan?

Las ondas de radio siguen la curva de la superficie de la Tierra. Se podría pensar que esa señal de radio se dispararía de manera recta hacia arriba al espacio ultraterrestre. Y así sería, si no fuera por el efecto de espejo de la ionosfera.
La ionosfera constituye una gran parte de la atmósfera terrestre a partir de los 80 hasta los 320 kilómetros sobre el nivel del mar. La ionosfera tiene un espesor de 80 a 180 km y está llena de átomos con carga eléctrica conocidos como iones. Estos iones son los que rebotan las señales de radio a la Tierra.
Una señal de radio rebota entre la Tierra y la ionosfera, mientras viaja alrededor del mundo.

• ¿Velocidad a la que de transmiten?

 velocidad de la luz 1 080 000 000 Km/h.

• ¿Para que se usan?

Se usan para la televisión y radio FM y AM, comunicaciones militares, teléfonos móviles etc

• ¿Cómo fueron las primeras transmisiones?
• Las ondas de radio se crearon cuando en el siglo XIX se vivían años de incertidumbre política en gran parte del mundo (situación que parece no haber mejorado con el tiempo), con guerras que amenazaban la estabilidad de las grandes naciones de la época, lo que impulsó a una gran parte de científicos, universidades y laboratorios a tratar apresuradamente de encontrar un nuevo sistema de comunicaciones que no necesitase cables para transmitir la información, el principal inconveniente del telégrafo.

• ¿Cómo viajan las ondas de radio en el vació?

viajan normal ya que no necesitan un medio de propagación

fibra óptica

Sistemas de transmisión por fibra óptica y sus componentes

Objetivos: En este capítulo usted aprenderá:

Cómo funcionan los enlaces de datos de fibra óptica y los sistemas de transmisión.

Qué componentes se utilizan en los transceivers.

Qué tipos de fuentes y detectores que se utilizan en los transceivers.

Los parámetros de rendimiento de los sistemas de transmisión por fibra óptica.

Enlaces de datos de fibra óptica

Los sistemas de transmisión de fibra óptica utilizan enlaces de datos que funcionan de forma similar a la que se ilustra en el diagrama de arriba. Cada enlace de fibra consta de un transmisor en un extremo de la fibra y de un receptor en el otro. La mayoría de los sistemas operan transmitiendo en una dirección a través de una fibra y en la dirección opuesta a través de otra fibra para así tener una transmisión bidireccional. Es posible transmitir en ambas direcciones a través de una sola fibra pero se necesitan acopladores para hacerlo, y la fibra es menos costosa que ellos. Una red FTTH óptica pasiva (PON) es el único sistema que utiliza transmisión bidireccional sobre una sola fibra porque su arquitectura de red ya utiliza acopladores como base.

La mayoría de los sistemas utilizan un "transceiver" que incluye tanto un transmisor como un receptor en un sólo módulo. El transmisor toma un impulso eléctrico y lo convierte en una salida óptica a partir de un diodo láser o un LED. La luz del transmisor se acopla a la fibra con un conector y se transmite a través de la red de cables de fibra óptica. La luz del final de la fibra se acopla al receptor, donde un detector convierte la luz en una señal eléctrica que luego se acondiciona de forma tal que pueda utilizarse en el equipo receptor.

Analógico o digital

Las señales analógicas son continuamente variables y la información contenida en ellas está en la amplitud de la señal con respecto al tiempo. Las señales digitales se muestrean a intervalos de tiempo regulares y la amplitud se convierte a bytes digitales, por lo tanto la información es un número digital. Las señales analógicas son la forma más común de transmisión de datos, pero sufren degradación por el ruido presente en el sistema de transmisión. Debido a que la señal analógica se atenúa en un cable, la relación señal-ruido empeora y en consecuencia la calidad de la señal se degrada. Las señales digitales pueden transmitirse en largas distancias sin que se degraden ya que son menos sensibles al ruido.

La transmisión de datos por fibra óptica puede ser analógica o digital, aunque es mayormente digital. Las redes informáticas y de telefonía son digitales, la televisión por cable actualmente es analógica pero está migrando a digital, y los sistemas de CCTV posiblemente también lo hagan.

Tanto las transmisiones analógicas como las digitales tienen algunos parámetros comunes y diferencias importantes. Para ambos tipos de transmisión, el margen de pérdida óptica o el presupuesto de potencia óptica es lo más importante. Las transmisiones de datos analógicas se prueban mediante la medición de la relación señal-ruido para determinar el margen de enlace, mientras que las transmisiones digitales utilizan la tasa de bits erróneos para medir el rendimiento. Ambas transmisiones deben probarse sobre todo el ancho de banda especificado para la operación; sin embargo, actualmente la mayoría de los enlaces son específicos para una aplicación de red, como CATV AM o monitores a color RGB para transmisiones analógicas y SONET, Ethernet o canal de fibra para transmisiones digitales.

Diseño (chásis)

Generalmente, el diseño de los transceivers es estándar para que múltiples fuentes puedan conectarse al equipo de transmisión. Los módulos se conectan a un conector dúplex en un extremo óptico y a una interfaz eléctrica estándar en el otro extremo. Los transceivers reciben alimentación de los equipos en los que están integrados.

Fuentes para transmisores ópticos

Las fuentes utilizadas para transmisores ópticos deben cumplir con varios criterios: operar en la longitud de onda adecuada, ser pasibles de modularse lo suficientemente rápido para transmitir datos y poder acoplarse de forma eficiente a la fibra.

Comúnmente se utilizan cuatro tipos de fuentes: LED, láser fabry-perot  (FP), láser de retroalimentación distribuida (DFB) y láser de cavidad vertical y emisión superficial (VCSEL). Todos ellos convierten las señales eléctricas en señales ópticas, pero son muy diferentes entre sí. Los tres son minúsculos dispositivos semiconductores (chips). Los LED y VCSEL se fabrican sobre pastillas de material semiconductor para que puedan emitir luz desde la superficie del chip, mientras que los láser F-P y DFB emiten luz desde el lateral del chip, desde una cavidad del láser creada en el medio del chip.

Los LED tienen una potencia disponible mucho menor que los láser y su patrón divergente y amplio de salida de la luz hace que sea más difícil que se acoplen a las fibras, por lo que se pueden utilizar sólo con fibras multimodo. Los láser tienen un patrón de salida de la luz menor y más estrecho, por lo que se pueden acoplar fácilmente a fibras monomodo, lo que los hace ideales para transmisiones de alta velocidad en larga distancia.  Los LED tienen un ancho de banda menor que los láser y su uso se limita a sistemas que operan a 250 MHz o 200 Mb/s aproximadamente.  Por otro lado, los láser tienen una capacidad de ancho banda muy elevada, por lo que pueden ser útiles en 10 GHz o 10 Gb/s.

Debido al método en el que son fabricados, los LED y VCSEL son más económicos. Los láser son más costosos porque es más difícil crear la cavidad del láser dentro del dispositivo, y recién se podrá probar si el láser funciona correctamente cuando el chip esté separado de la pastilla del material semiconductor y tenga cada extremo revestido.

Especificaciones estándar de fuentes de fibra óptica

Tipo de dispositivo	Longitud de onda (nm)	Potencia dentro de la fibra (dBm)	Ancho de banda	Tipo de fibra
LED	850, 1300	-30 a -10	<250 MHz	multimodo
Láser Fabry-Perot	850,1310 (1280-1330), 1550 (1480-1650)	0 a +10	>10 GHz	multimodo, monomodo
Láser DFB	1550 (1480-1650)	0 a + 13 (+25 con amplificador óptico)	>10 GHz	monomodo
VCSEL	850	-10 a 0	>10 GHz	multimodo

Los LED tienen un ancho de banda limitado mientras que todos los tipos de láser son muy rápidos. Otra gran diferencia entre los LED y ambos tipos de láser es el espectro de emisión. Los LED tienen un espectro de emisión muy ancho, lo que provoca dispersión cromática en la fibra, mientras que los láser tienen un espectro de emisión angosto que causa muy poca dispersión cromática. Los láser DFB, que se utilizan en largas distancias y en los sistemas DWDM, tienen los anchos espectrales más angostos, lo que disminuye la dispersión cromática en las transmisiones de mayor distancia. Los láser DFB también son altamente lineales (es decir que la salida de la luz continúa directamente a la entrada eléctrica) por lo que pueden utilizarse como fuentes en sistemas CATV AM.

La elección de estos dispositivos depende principalmente de la velocidad y de cuestiones de compatibilidad.  Dado que muchos sistemas de planta interna que utilizan fibra multimodo han superado la velocidad de transmisión de bits de 1 Gb/s, los láser (mayormente los VCSEL) han reemplazado los LED. La salida de luz de los LED es muy dispersa; sin embargo, la de los láser es muy localizada, y las fuentes llenan la fibra de forma diferente. El lanzamiento restringido del VCSEL o de cualquier otro láser proporciona un mayor ancho de banda efectivo de la fibra; sin embargo, la fibra optimizada para láser, generalmente la OM3, es la ideal para los láser.

La electrónica de un transmisor es simple: convierten un pulso de entrada (voltaje) en un pulso de corriente preciso para dirigir la fuente de luz. Generalmente, los láser se polarizan con una corriente continua baja y se modulan por encima de tal polarización corriente para maximizar la velocidad.

cable coaxial

CABLE COAXIAL

Este tipo de cable esta compuesto de un hilo conductor central de cobre rodeado por una malla de hilos de cobre. El espacio entre el hilo y la malla lo ocupa un conducto de plástico que separa los dos conductores y mantiene las propiedades eléctricas. Todo el cable está cubierto por un aislamiento de protección para reducir las emisiones eléctricas. El ejemplo más común de este tipo de cables es el coaxial de televisión.

Originalmente fue el cable más utilizado en las redes locales debido a su alta capacidad y resistencia a las interferencias, pero en la actualidad su uso está en declive.
Su mayor defecto es su grosor, el cual limita su utilización en pequeños conductos eléctricos y en ángulos muy agudos.
TIPOS DE CABLE COAXIAL

THICK: (grueso). Este cable se conoce normalmente como "cable amarillo", fue el cable coaxial utilizado en la mayoría de las redes. Su capacidad en términos de velocidad y distancia es grande, pero el coste del cableado es alto y su grosor no permite su utilización en canalizaciones con demasiados cables. Este cable es empleado en las redes de área local conformando con la norma 10 Base 2.
THIN: (fino). Este cable se empezó a utilizar para reducir el coste de cableado de la redes. Su limitación está en la distancia máxima que puede alcanzar un tramo de red sin regeneración de la señal. Sin embargo el cable es mucho más barato y fino que el thick y, por lo tanto, solventa algunas de las desventajas del cable grueso. Este cable es empleado en las redes de área local conformando con la norma 10 Base 5.
El cable coaxial en general solo se puede utilizar en conexiones Punto a Punto o dentro de los racks
MODELOS DE CABLE COAXIAL

• Cable estándar Ethernet, de tipo especial conforme a las normas IEEE 802.3 10 BASE 5. Se denomina también cable coaxial "grueso", y tiene una impedancia de 50 Ohmios. El conector que utiliza es del tipo "N".
• Cable coaxial Ethernet delgado, denominado también RG 58, con una impedancia de 50 Ohmios. El conector utilizado es del tipo BNC.
• Cable coaxial del tipo RG 62, con una impedancia de 93 Ohmios. Es el cable estándar utilizado en la gama de equipos 3270 de IBM, y tambien en la red ARCNET. Usa un conector BNC.
• Cable coaxial del tipo RG 59, con una impedancia de 75 Ohmios. Este tipo de cable lo utiliza, en versión doble, la red WANGNET, y dispone de conectores DNC y TNC.

Par trenzado y tipos

DEFINICIÓN

El cable de par trenzado consiste en ocho hilos de cobre aislados entre sí, trenzados de dos en dos que se entrelazan de forma helicoidal. Esto se hace porque dos alambres paralelos constituyen una antena simple. Cuando se trenzan los alambres, las ondas se cancelan, por lo que la interferencia producida por los mismos es reducida lo que permite una mejor transmisión de datos.2

Así la forma trenzada permite reducir la interferencia eléctrica tanto exterior como de pares cercanos y permite transmitir datos de forma mas fiable. Un cable de par trenzado está formado por un grupo de pares trenzados, normalmente cuatro, recubiertos por un material aislante. Cada uno de estos pares se identifica mediante un color.

tipos:

Cable de par trenzado SSTP:

SSTP:

Cable de par trenzado apantallado SSTP, categoría 7 (600 MHz), 4 pares, multifilar (patch), 26 AWG, LSZH.

El cable SSTP (patch) está destinado a la transmisión de datos de la categoría 7 creada para líneas de la clase F y para futuras redes de alta velocidad.
El cable está formado por 4 pares trenzados apantallados individualmente dispuestos en un único revestimiento trenzado ( cobre estañado) y está recubierto con un forro de material LSZH para el uso en interiores. El cable es compatible con conectores RJ-45.
Con una toma a tierra correcta, el revestimiento trenzado de bronce y las pantallas individuales de lámina de aluminio aumentan significativamente el parámetro de compatibilidad electromagnética del cable, siendo sin embargo el valor mínimo de atenuación de contacto de 90 dB.
El cable tiene un valor nominal de resistencia ondulatoria de 100 Ohms en frecuencia de hasta 600 MHz, y un valor muy alto de pérdida NEXT. Gracias al alto valor de pérdida NEXT logrado al envolver los pares en pantallas individuales de lámina de aluminio, este cable tiene un índice de valor límite ACR (60 dB) más alto en comparación con los cables UTP. El cable es ideal para las diferentes aplicaciones de alta frecuencia.

Cable de par trenzado FTP:

FTP:

-->

Cable de par trenzado con Pantalla Global (FTP, Foiled Twisted Pair)

En este tipo de cable como en el UTP, sus pares no están apantallados, pero sí dispone de una apantallado global para mejorar su nivel de protección ante interferencias externas. Su impedancia característica típica es de 120 OHMIOS y sus propiedades de transmisión son mas parecidas a las del UTP. Además puede utilizar los mismos conectores RJ45.
Tiene un precio intermedio entre el UTP y STP.

Cable de par trenzado STP:

STP:
-->

STP son las siglas de Shielded Twisted Pair. Este cable es semejante al UTP pero se le añade un recubrimiento metálico para evitar las interferencias externas. Por tanto, es un cable más protegido, pero menos flexible que el primero. el sistema  de trenzado es idéntico al del cable UTP.



STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión sin blindaje y su impedancia es de 150 Ohmios.

Cable de par trenzado UTP:

UTP
-->
UTP es una sigla que significa Unshielded Twisted Pair (lo que puede traducirse como “Par trenzado no blindado”). El cable UTP, por lo tanto, es una clase de cable que no se encuentra blindado y que suele emplearse en las telecomunicaciones.
Se trata de una vía de conexión con un par de conductores eléctricos entrelazados de tal manera que logran eliminar la diafonía de otros cables y las interferencias de medios externos.
Se usa en distintas clases de conexiones locales. Su fabricación no es costosa y son de simple utilización, aunque una de sus desventajas es la mayor aparición de fallos que en las otras clases de cables, así como su pobre desempeño cuando la distancia es considerable y no se regenera la señal.

Categorías, Tipo y Uso:

- Categoría 1: Hilo telefónico trenzado de calidad de voz no adecuado para las transmisiones de datos. Velocidad de transmisión inferior a 1 Mbps.
- Categoría 2 : Cable de par trenzado sin apantallar. Su velocidad de transmisión es de hasta 4 Mbps.
- Categoría 3 : Velocidad de transmisión de 10 Mbps. Con este tipo de cables se implementa las redes Ethernet 10-Base-T
- Categoría 4 : La velocidad de transmisión llega a 16 bps.
- Categoría 5 : Puede transmitir datos hasta 100 Mbps.

- Categoría 6 : No esta estandarizada aunque ya esta utilizándose. Se definirán sus características para un ancho de banda de 250 MHz.

- Categoría 7:  Definida y mucho menos estandarizada. Se definirá para un ancho de banda de 600 MHz. El gran inconveniente de esta categoría es el tipo de conector que utiliza.

Par sin trenzar (paralelo)

El cable paralelo se utiliza fundamentalmente en tendido eléctrico de alta tensión y también para transmisión de datos a corta distancia (apenas unos metros), ya que las interferencias afectan mucho a este tipo de transmisiones. El cable paralelo “en bus” se utiliza dentro del ordenador para comunicar entre sí los diferentes elementos internos, ya que la distancia que los separa es muy corta y no es necesaria la protección frente al ruido.

También se utilizan en los cables telefónicos que conectan el teléfono a la caja de conexiones del usuario para transmitir voz analógica. A este tipo de cable se le conoce como cable de categoría 1 según la especificación de cableado estructurado.

Este medio de transmisión está formado por dos hilos de cobre paralelos recubiertos de un material aislante (plástico). Este tipo de cableado ofrece muy poca protección ante interferencias. Las conexiones se realizan mediante un conector denominado RJ-11. Es un medio semidúplex ya que la información circula en los dos sentidos por el mismo cable pero no se realiza al mismo tiempo.

tipos de cableado:guiados y no guiados

Dentro de los medios de transmision habrá medios guiados y medios no guiados; la diferencia radica que en los medios guiados el canal por el que se transmite las señales son medios físicos, es decir, por medio de un cable; y en los medios no guiados no son medios físicos.

Medios Guiados: Se conoce como medios guiados a aquellos que utilizan unos componentes físicos y sólidos para la transmisión de datos. También conocidos como medios de transmisión por cable.

Medios no Guiados:Los medios no guiados proporciona un soporte para que la sondas se transmitan, pero no las dirigen (como es el aire).

La naturaleza del medio ,junto con la de la señal que se transmite a través de él, constituye un factor determinante de las características y la calidad de la transmisión. En el caso de medíos guiados, es él mismo el que determina las limitaciones de la transmisión. Así, cada uno de los medios que se verán en los apartados siguientes cumple unas determinadas características en cuanto a:

• Velocidad de transmisión de los datos.
• Ancho de banda que puede soportar.
• Espacio entre repetidores.
• Fiabilidad en la transmisión.
• Coste
• Facilidad de instalación.

Sin embargo , al obtener la velocidad de transmisión máxima que puede soportar un medio no guiado, resulta más determinante el espectro de frecuencia de la señal utilizado que las características del propio medio(aunque también están muy influenciados por las condiciones atmosféricas).

despues esta cableado estructurado:ANSI/TIA/EIA-607: Requerimientos para instalaciones de sistemas de puesta a tierra de Telecomunicaciones en Edificios Comerciales. ANSI/TIA/EIA-758: Norma Cliente-Propietario de cableado de Planta Externa de Telecomunicaciones.

BPL

Permite transmitir señales eléctricas a través de lineas eléctricas de alta tensión que ya existen.Gracias a esta tecnología , zonas remotas y aisladas pueden tener acceso a redes de área extensa.
 Los sistemas BPL ofrecen la ventaja de permitir su instalación a un bajo coste , usando lineas de alta tensión existentes.
 Actualmente , la enorme difusión de otras tecnologias que ofrecen mayores velocidades de transmisión , como DSL o cable , hace dudar de la necesidad de los sistemas BLC

PLC

Definicion
Power Line Communications, también conocido por sus siglas PLC, es un término inglés que puede traducirse por comunicaciones mediante línea de potencia y que se refiere a diferentes tecnologías que utilizan las líneas de transmisión energía eléctrica convencionales para transmitir señales con propósitos de comunicación. La tecnología PLC aprovecha la red eléctrica para convertirla en una línea digital de alta velocidad de transmisión de datos, permitiendo, entre otras cosas, el acceso a Internet mediante banda ancha.

Funcionamiento básico

En el caso de cableado para redes caseras, los dispositivos PLC se utilizan como sustitutivos de las redes Ethernet.1 Concretamente, el uso de varios dispositivos PLC equivale a una conexión Ethernet con medio de acceso compartido, esto es, es como si estuviéramos conectando los ordenadores a un concentrador en vez de a un conmutador, por lo que las comunicaciones son half-duplex. De aquí se deduce que los anunciados 200Mbps de muchos kits de PLC terminen en torno a los 80-100Mbps efectivos.Por lo tanto, al existir un dominio de colisión común por compartir el mismo segmento de cableado, es fácil deducir que cuantos más dispositivos de PLC transmitan, la velocidad se verá repartida entre todos ellos sin que tenga que ser equitativamente, en función de la cantidad de datos que transmitan, aunque no se comuniquen con el mismo terminal PLC. Es por ello que se recomienda utilizar el sistema PLC para unir dos segmentos de red.La forma de transmitir los datos es similar al funcionamiento de las líneas ADSL (que separa la voz de los datos). Primero se filtran las frecuencias, para poder separar la información digital y el ruido de la señal eléctrica, de los datos.

VPN

Un VPN (Virtual Private Network) te permite crear una conexión segura a otra red a través del Internet.  Cuando conectas cualquier dispositivo a un VPN, este actúa como si estuviese en la misma red que la que tiene el VPN y todo el tráfico de datos se envía de forma segura a través del VPN.

Esto quiere decir que puedes usar el Internet como si estuvieses presente en la región que tiene la red del VPN, lo que te viene muy bien si necesitas acceso a contenido que está bloqueado por región. Por ejemplo, si quieres entrar a mirar el catálogo de un servicio exclusivo de un país concreto, con un VPN puedes hacerlo, porque una vez que entras con la conexión enmascarada, dicho servicio sólo verá que te estás conectando desde ese país, aunque en realidad no sea así.

Además el VPN es una red privada y virtual como su nombre lo dice, por lo tanto todo el tráfico que pasa por esa red está asegurado y protegido de ojos no deseados. Esto puede ser de mucha utilidad cuando nos conectamos a una red Wi-Fi pública.

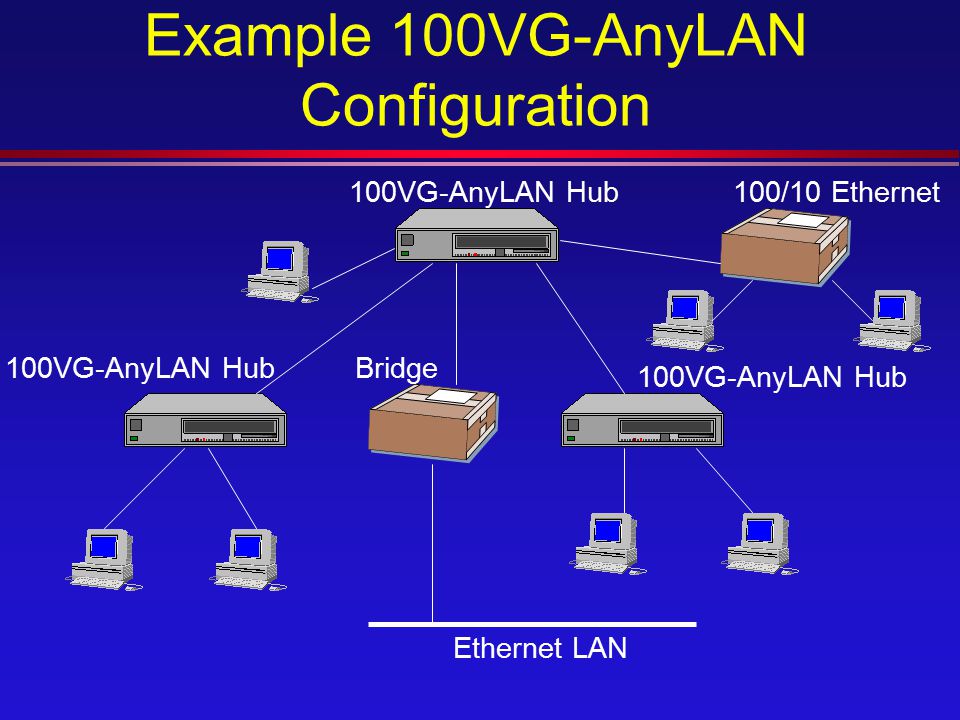

100VG-AnyLAN

El estándar 100VG-anyLAN para redes locales está basado en las especificaciones a nivel físico y  nivel de enlace de datos inicialmente definidas por AT&T y Hewlett-Packard, aunque  posteriormente se establecieron en la norma IEEE 802.12.

100VG-AnyLAN utiliza la topología en estrella con concentradores de cableado (se explica en el apartado 4.1.4 del capítulo 4), al igual que las redes Ethernet 10BASE-T y 100BASE-T y la velocidad de transmisión es de 100 Mbps.
Las carácteristicas son:
Utiliza concentradores de cableado espedifico
Se pueden montar tres niveles en cascada de concentradores
Las longitudes de los cables osn mayores
Cada puerto del concentrador puede configurarse para recibir solamente datos que van hacia la estación
Gestiona el acceso al medio mediante un protocolo mas eficiente llamado prioridad de petición


Token Ring

es un popular método para conectar redes locales , aunque se esta reduciendo su uso en los últimos años a favor del Ethernet.Su principial característica es que utiliza una topología física en forma de estrella , esta funciona como una estructura lógica de anillo. Esto se consigue gracias al mau :
el mau es :
son puertos preparados para enlazar con
otros concentradores de cableado para extender la red.
Concentradores activos: Interconectan los equipos y amplifican y regeneran las señales recibidas
Concentradores pasivos: Solo interconectan los equipos
Aunque al usar estos concentradores la topología física es en estrella, la forma de conectarse en
el interior de estos equipos nos proporciona dos topologías lógicas diferentes:
Concentradores con topología lógica en buso HUB: La señal que le llega por un puerto la
reenvía a todos los demás, comportándose como un bus lógico (Ethernet). Se puede pensar en
un hub como un repetidor multipuerto.
Concentradores con topología lógica en anilloo MAU: La señal que le llega por un puerto la
reenvía al siguiente, comportándose como un anillo lógico (Token Ring).
Concentradores o HUB
Los concentradores de cableados pueden unirse unos a otros para extender la red:
-Mediante conectores BNC incluidos junto con los puertos RJ45
-Mediante puertos especiales
a) puerto normal con botón crossover para cruzar un cable normal
b) mediante un puerto especial llamado uplink, que cruza la conexión
c) puertos inteligentes que detectan si tienen que cruzar la conexión
-Mediante un cable cruzado unido a un puerto normal
Los HUBs pueden conectarse en cascada (es decir, puede ser apilables):
Solo pueden conectarse 4 si trabajamos a 10 Mbps
Solo pueden conectarse 2 si trabajamos a 100 Mbps
Para conectar más necesitamos amplificar la señal mediante repetidores en estrella
Hay un concentrador en el centro de la estrella y a él se unen los demás, tantos
como puertos tenga nuestro hub central.
Los Hub están en desuso (obsoletos).
No segmentan la red (reducen el espacio de colisiones).
Clasificación de Hubs:
• Por velocidad: 10 o 100 Mbps.
• Aislados o apilables.
• Según el sistema de gestión.
Métodos de gestión del hub
Vamos a establecer dos clasificaciones posibles para la gestión del hub:
A. La primera de ellas se basa en el tipo de puerto al cual se conecta el equipo de gestión.
1.-Puerto de consola (Puerto serie). Utilizado como tal o conectado a un modem
2.-Puerto Ethernet. Situado comúnmente en el segmento 1 del hub, con una dirección IP asignada.
B. La segunda clasificación está en función del servidor utilizado para la gestión:
1.-Interfaz línea de comandos: Directamente sobre una consola.
2.-TELNET. Conectándonos a un servidor telnet situado en el hub, con una presentación
similar a la interfaz línea de comandos.
3.-HTTP. Utilizando el protocolo http, conectándonos a un servidor web residente en el
propio hub. Siendo necesario el uso de un navegador.
4.-SNMP/RMON. Donde el hub actúa como agente SNMP/RMON, siendo necesario un gestor externo.
MAU
MAU ó MSAU son abreviaturas empleadas para identificar a la Unidad de Acceso Multiestaciones
(Multi-Station Access Unit). En un ambiente de red del tipo Token ring, la MAU es
un dispositivo multi-pórticos del equipamiento en el que se conectan hasta 16 estaciones (ó
puestos) de trabajo. La MAU brinda un control centralizado de las conexiones en red. La MAU
mueve las señales desde una estación hasta la siguiente estación (ó puesto) de trabajo activa en el
anillo. También brinda un relé incorporado de modo de impedir un corte en el servicio de la red si
fallase una única conexión ó dispositivo. Además de los pórticos existentes para las conexiones de
las estaciones (ó puestos) de trabajo, la MAU posee dos puertos (ports) adicionales, los puertos RI
(Ring-In) y RO (Ring-Out) usados para interconectar dos ó más MAUs.

Ethernet

La mayoría de los usuarios, cuando hablan de redes, hacen referencia a la Red de Area Local, también conocida como LAN, pero ignorar que detrás de esta denominación se encuentra un estándar llamadoEthernet, el cual determina las particularidades físicas y eléctricas que debe poseer una red tendida con este sistema.

También conocido como IEEE 802.3, esta norma define, además de las características eléctricas, de longitud y diámetro de los cables, todos los elementos en juego dentro de una red, es decir como debe ser conectado en cada escenario en particular y muchos otros parámetros.

IEEE

802.1 Definición Internacional de Redes. Define la relación entre los estándares 802 del IEEE y el Modelo de Referencia para Interconexión de Sistemas Abiertos (OSI) de la ISO (Organización Internacional de Estándares).

802.2 Control de Enlaces Lógicos. Define el protocolo de control de enlaces lógicos (LLC) del IEEE, el cual asegura que los datos sean transmitidos de forma confiable por medio del enlace de comunicación

802.3 Redes CSMA/CD. El estándar 802.3 del IEEE (ISO 8802-3), que define cómo opera el método de Acceso Múltiple con Detección de Colisiones (CSMA/CD) sobre varios medios. El estándar define la conexión de redes sobre cable coaxial, cable de par trenzado, y medios de fibra óptica

802.4 Redes Token Bus. El estándar token bus define esquemas de red de anchos de banda grandes, usados en la industria de manufactura. Se deriva del Protocolo de Automatización de Manufactura (MAP). La red implementa el método token-passing para una transmisión bus. Un token es pasado de una estación a la siguiente en la red y la estación puede transmitir manteniendo el token.

802.5 Redes Token Ring. También llamado ANSI 802.1-1985, define los protocolos de acceso, cableado e interface para la LAN token ring. IBM hizo popular este estándar. Usa un método de acceso de paso de tokens y es físicamente conectada en topología estrella, pero lógicamente forma un anillo.

802.6 Redes de Área Metropolitana (MAN). Define un protocolo de alta velocidad donde las estaciones enlazadas comparten un bus dual de fibra óptica usando un método de acceso llamado Bus Dual de Cola Distribuida (DQDB). El bus dual provee tolerancia de fallos para mantener las conexiones si el bus se rompe.

802.7 Grupo Asesor Técnico de Anchos de Banda. Este comité provee consejos técnicos a otros subcomités en técnicas sobre anchos de banda de redes.

802.8 Grupo Asesor Técnico de Fibra Óptica. Provee consejo a otros subcomités en redes por fibra óptica como una alternativa a las redes basadas en cable de cobre. Los estándares propuestos están todavía bajo desarrollo.

802.9 Redes Integradas de Datos y Voz. El grupo de trabajo del IEEE 802.9 trabaja en la integración de tráfico de voz, datos y vídeo para las LAN 802 y Redes Digitales de Servicios Integrados (ISDN's). Los nodos definidos en la especificación incluyen teléfonos, computadoras y codificadores/decodificadores de vídeo (codecs).

802.10 Grupo Asesor Técnico de Seguridad en Redes. Este grupo esta trabajando en la definición de un modelo de seguridad estándar que opera sobre una variedad de redes e incorpora métodos de autenticación y encriptamiento. Los estándares propuestos están todavía bajo desarrollo en este momento.

802.11 Redes Inalámbricas. Este comité esta definiendo estándares para redes inalámbricas. Esta trabajando en la estandarización de medios como el radio de espectro de expansión, radio de banda angosta, infrarrojo, y transmisión sobre líneas de energía. Dos enfoques para redes inalámbricas se han planeado. En el enfoque distribuido, cada estación de trabajo controla su acceso a la red. En el enfoque de punto de coordinación, un hub central enlazado a una red alámbrica controla la transmisión de estaciones de trabajo inalámbricas.

802.12 Prioridad de Demanda (100VG-ANYLAN). Este comité está definiendo el estándar Ethernet de 100 Mbits/seg. Con el método de acceso por Prioridad de Demanda propuesto por Hewlett Packard y otros vendedores.
