Token Ring

es un popular método para conectar redes locales , aunque se esta reduciendo su uso en los últimos años a favor del Ethernet.Su principial característica es que utiliza una topología física en forma de estrella , esta funciona como una estructura lógica de anillo. Esto se consigue gracias al mau :

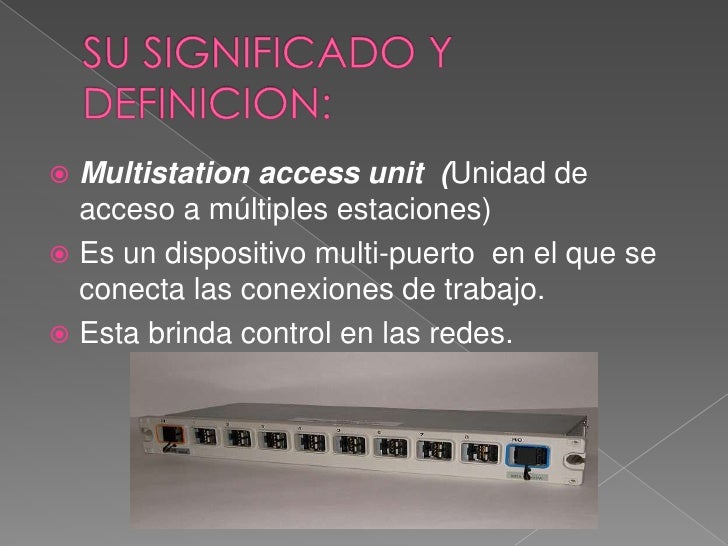

el mau es :
son puertos preparados para enlazar con
otros concentradores de cableado para extender la red.
Concentradores activos: Interconectan los equipos y amplifican y regeneran las señales recibidas
Concentradores pasivos: Solo interconectan los equipos
Aunque al usar estos concentradores la topología física es en estrella, la forma de conectarse en
el interior de estos equipos nos proporciona dos topologías lógicas diferentes:
Concentradores con topología lógica en buso HUB: La señal que le llega por un puerto la
reenvía a todos los demás, comportándose como un bus lógico (Ethernet). Se puede pensar en
un hub como un repetidor multipuerto.
Concentradores con topología lógica en anilloo MAU: La señal que le llega por un puerto la
reenvía al siguiente, comportándose como un anillo lógico (Token Ring).
Concentradores o HUB
Los concentradores de cableados pueden unirse unos a otros para extender la red:
-Mediante conectores BNC incluidos junto con los puertos RJ45
-Mediante puertos especiales
a) puerto normal con botón crossover para cruzar un cable normal
b) mediante un puerto especial llamado uplink, que cruza la conexión
c) puertos inteligentes que detectan si tienen que cruzar la conexión
-Mediante un cable cruzado unido a un puerto normal
Los HUBs pueden conectarse en cascada (es decir, puede ser apilables):
Solo pueden conectarse 4 si trabajamos a 10 Mbps
Solo pueden conectarse 2 si trabajamos a 100 Mbps
Para conectar más necesitamos amplificar la señal mediante repetidores en estrella
Hay un concentrador en el centro de la estrella y a él se unen los demás, tantos
como puertos tenga nuestro hub central.
Los Hub están en desuso (obsoletos).
No segmentan la red (reducen el espacio de colisiones).
Clasificación de Hubs:
• Por velocidad: 10 o 100 Mbps.
• Aislados o apilables.
• Según el sistema de gestión.
Métodos de gestión del hub
Vamos a establecer dos clasificaciones posibles para la gestión del hub:
A. La primera de ellas se basa en el tipo de puerto al cual se conecta el equipo de gestión.
1.-Puerto de consola (Puerto serie). Utilizado como tal o conectado a un modem
2.-Puerto Ethernet. Situado comúnmente en el segmento 1 del hub, con una dirección IP asignada.
B. La segunda clasificación está en función del servidor utilizado para la gestión:
1.-Interfaz línea de comandos: Directamente sobre una consola.
2.-TELNET. Conectándonos a un servidor telnet situado en el hub, con una presentación
similar a la interfaz línea de comandos.
3.-HTTP. Utilizando el protocolo http, conectándonos a un servidor web residente en el
propio hub. Siendo necesario el uso de un navegador.
4.-SNMP/RMON. Donde el hub actúa como agente SNMP/RMON, siendo necesario un gestor externo.
MAU
MAU ó MSAU son abreviaturas empleadas para identificar a la Unidad de Acceso Multiestaciones
(Multi-Station Access Unit). En un ambiente de red del tipo Token ring, la MAU es
un dispositivo multi-pórticos del equipamiento en el que se conectan hasta 16 estaciones (ó
puestos) de trabajo. La MAU brinda un control centralizado de las conexiones en red. La MAU
mueve las señales desde una estación hasta la siguiente estación (ó puesto) de trabajo activa en el
anillo. También brinda un relé incorporado de modo de impedir un corte en el servicio de la red si
fallase una única conexión ó dispositivo. Además de los pórticos existentes para las conexiones de
las estaciones (ó puestos) de trabajo, la MAU posee dos puertos (ports) adicionales, los puertos RI
(Ring-In) y RO (Ring-Out) usados para interconectar dos ó más MAUs.
